Artikel ID: 101191

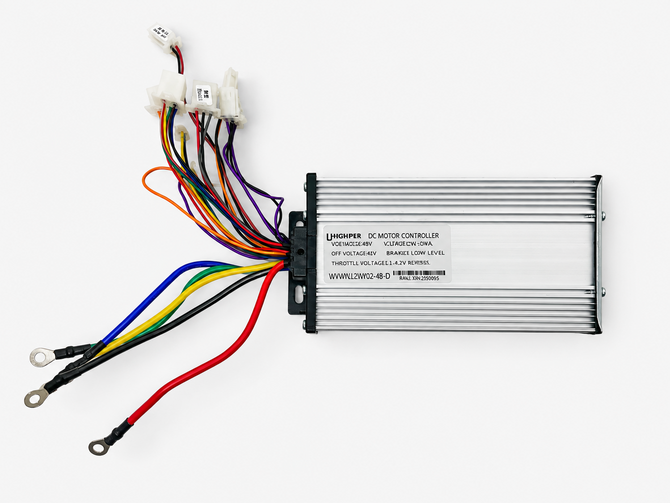

Steuereinheit / Controller 48V 30A für Elektro Dirtbike

48V / 30A Steuereinheit passend für das HIGHPER HP110E Elektro Dirtbike. Mit 41V Unterspannungsabschaltung, 3-Stufen-Anschluss, Low-Level-Bremsabschaltung und Anschlüssen für Motor, Gasgriff, Zündschloss und weitere Funktionen.
39,90 €*
  • sofort lieferbar
*inkl. ges. MwSt
zzgl. Versandkosten

Produktbeschreibung

Elektronische 48V / 30A Steuereinheit passend für das HIGHPER HP110E Elektro Dirtbike – mit 3-Stufen-Anschluss, Low-Level-Bremsabschaltung und 41V Unterspannungsabschaltung.

48 V
DC Spannung
30 A
Strom
41 V
Off Voltage
3 Speed
Fahrstufen-Anschluss

Ersatz-Controller für das HIGHPER HP110E

Diese elektronische Steuereinheit ist passend für das HIGHPER HP110E Elektro Dirtbike und übernimmt die zentrale Ansteuerung des elektrischen Antriebssystems.

Der Controller arbeitet mit DC 48 Volt und 30 Ampere. Die angegebene Unterspannungsabschaltung liegt bei 41 Volt, das Gasgriff-Signal bei 1,1–4,2 Volt.

Anschlüsse für Bremse, Bremslicht, Ladebuchse, Gasgriff, Zündschloss, Kontrollleuchte, 3 Fahrstufen und Motor sind am Kabelbaum vorhanden.

Ausstattung & Funktionen

  • DC 48V Betriebsspannung
  • 30A Strom
  • 41V Unterspannungsabschaltung
  • Gasgriff-Signal 1,1–4,2V
  • Low-Level-Bremsabschaltung
  • Anschluss für 3 Fahrstufen
  • Anschluss für Bremslicht
  • Anschluss für Ladebuchse
  • Anschluss für Zündschloss
  • Anschluss für Kontrollleuchte
  • Reverse-Funktion laut Controller-Beschriftung

Technische Daten

Bauteil Elektronische Steuereinheit / Motorcontroller
Passend für HIGHPER HP110E
Voltage DC 48 V
Current 30 A
Off Voltage 41 V
Throttle Voltage 1,1–4,2 V
Bremsfunktion Low-Level Brake
Geschwindigkeitswahl 3-Speed-Anschluss
Reverse Funktion laut Controller-Beschriftung vorhanden

Stecker- & Kabelbelegung

Schwarz / Rosa Charge Port / Ladeanschluss
2 × Schwarz / Lila Brake / Bremse
Orange / Lila Brake Light / Bremslicht
Hellblau / Schwarz / Gelb 3 Speeds / 3 Fahrstufen
Rot / Schwarz / Grau Throttle / Gasgriff
Schwarz / Orange Indicator Light / Kontrollleuchte
Rot / Orange Keyswitch / Zündschloss
Schwarz / Dunkelblau / Grün / Gelb / Weiß-Rot Motoranschluss / Motorsteuerung
Rot / Grün / Blau mit Ringösen Motoranschluss
Rot / Schwarz Stromversorgung

Hinweis zur Kompatibilität

Bitte vor der Bestellung die technischen Daten sowie die vorhandenen Stecker und Kabelbelegungen mit der im Fahrzeug verbauten Steuereinheit vergleichen. Gleiche Betriebsspannung und Stromstärke allein gewährleisten keine Kompatibilität. Stecker, Kabelbelegung und elektrische Funktionen müssen ebenfalls übereinstimmen.

Lieferumfang

  • 1 × Steuereinheit / Controller DC 48V / 30A
  • Kabelbaum und Steckverbindungen wie abgebildet bzw. beschrieben

Technische Angaben gemäß Beschriftung der Steuereinheit. Bitte vor dem Einbau Anschlüsse und Steckerbelegung mit dem vorhandenen Bauteil vergleichen. Technische und optische Änderungen sowie Abweichungen der Abbildungen vom gelieferten Ersatzteil sind je nach Produktionsserie möglich.
