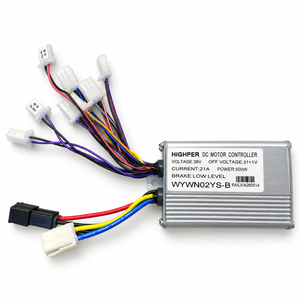

Steuereinheit / Controller für Highper HP114E Elektro-Dirtbike
Ersatz-Motorcontroller für das Highper HP114E Elektro-Dirtbike mit Anschlüssen für Zündschloss, Ladebuchse, Bremse, Gasgriff, Kontrollanzeige und 3-Stufen-Geschwindigkeitsregelung.
Ersatz-Steuereinheit für Highper HP114E
Diese Steuereinheit / dieser Motorcontroller ist passend für das Highper HP114E Elektro-Dirtbike und eignet sich als Ersatz für eine defekte oder beschädigte Motorsteuerung entsprechender Ausführung.
Der Controller übernimmt die elektronische Ansteuerung des Elektromotors und verarbeitet die Signale verschiedener Fahrzeugkomponenten, beispielsweise vom Gasgriff, Zündschloss und den Bremsen.
Zusätzlich verfügt die Steuereinheit über einen Anschluss für die 3-Stufen-Geschwindigkeitsregelung, mit der sich die vorgesehenen Geschwindigkeitsstufen des Dirtbikes auswählen lassen.
Die Steuereinheit besitzt mehrere Steckverbindungen sowie separate Anschlussleitungen für Motor und Akku. Bitte vor der Bestellung sämtliche Anschlüsse mit der vorhandenen Steuereinheit vergleichen.
3 Stufen
Geschwindigkeitsregelung
Motor
Anschluss vorhanden
Stecker- & Kabelbelegung
Nachfolgend finden Sie die vorliegenden Anschlussbezeichnungen und Kabelfarben. Die Angaben dienen zur Identifikation und ersetzen keinen geprüften Schaltplan.
| Kabelfarben | Bezeichnung / Funktion |
| Orange / Blau-Rot | Keyswitch – Zündschloss / Einschaltkontakt |
| Schwarz / Rosa | Charge Port – Ladeanschluss |
| 2 × Schwarz / Lila | Brake – Bremse |
| Blau / Schwarz / Gelb | 3 Speeds – 3-Stufen-Geschwindigkeitsregelung |
| Weiß-Rot / Schwarz / Grau | Throttle – Gasgriff |
| 2 × Schwarz / Blau-Rot | Indicator Light – Kontrollanzeige |
| Blau / Gelb | Motoranschluss |
| Schwarz / Rot | Akkuanschluss / Stromversorgung |
Technische Daten
| Artikel | Steuereinheit / Motorcontroller |
| Passend für | Highper HP114E |
| Fahrzeugtyp | Elektro-Dirtbike |
| Geschwindigkeitsregelung | Anschluss für 3-Stufen-Drossel |
| Zündschloss | Orange / Blau-Rot |
| Ladeanschluss | Schwarz / Rosa |
| Bremse | 2 × Schwarz / Lila |
| 3-Stufen-Drossel | Blau / Schwarz / Gelb |
| Gasgriff | Weiß-Rot / Schwarz / Grau |
| Kontrollanzeige | 2 × Schwarz / Blau-Rot |
| Motoranschluss | Blau / Gelb |
| Akkuanschluss | Schwarz / Rot |
| Lieferumfang | 1 × Steuereinheit mit Anschlusskabeln |
Hinweis zur Stecker- und Kabelbelegung
Die genannten Anschlussbezeichnungen basieren auf den vorliegenden Angaben. Englische Bezeichnungen wurden teilweise mithilfe einer KI ins Deutsche übersetzt. Die Übersetzungen und die daraus abgeleitete elektrische Anschlussbelegung wurden nicht anhand eines Schaltplans verifiziert. Für deren Richtigkeit kann daher keine Bestätigung gegeben werden.
Die tatsächliche Stecker-, Pin- und Kabelbelegung muss vor dem Einbau immer individuell direkt am Fahrzeug geprüft werden. Kabelfarben und Anschlussbezeichnungen dürfen nicht ungeprüft als verbindliche Anschlussanleitung verwendet werden.
Wichtig: Die Modellbezeichnung HP114E allein garantiert nicht, dass jede Steuereinheit aus unterschiedlichen Produktionsserien identisch ausgeführt ist. Bitte vor der Bestellung insbesondere Steckerform, Pinzahl, Kabelfarben, Anschlussbelegung, Bauform und technische Daten mit der vorhandenen Steuereinheit vergleichen.
Montagehinweis: Der elektrische Anschluss sollte durch eine fachkundige Person erfolgen. Vor Arbeiten an der Steuereinheit muss die Stromversorgung getrennt werden. Die Anschlussleitungen dürfen nicht ausschließlich anhand ihrer Kabelfarben verbunden werden. Eine fehlerhafte Verkabelung kann die Steuereinheit oder weitere elektrische Komponenten beschädigen.
Weitere Steuereinheiten, Gasgriffe, Akkus und Elektrik-Ersatzteile für Highper Elektro-Dirtbikes auf Anfrage.
